Камера КСО

Устройство ячеек КСО

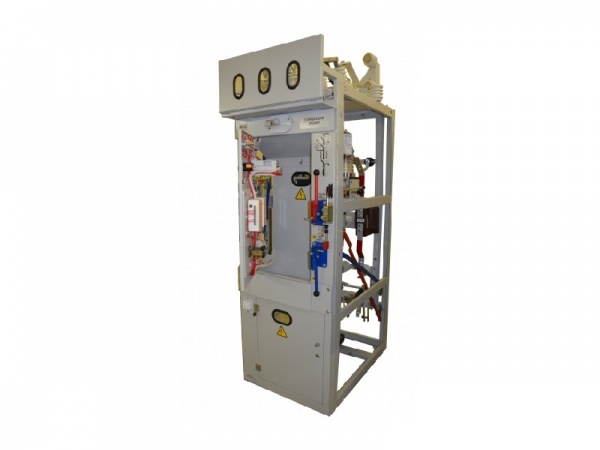

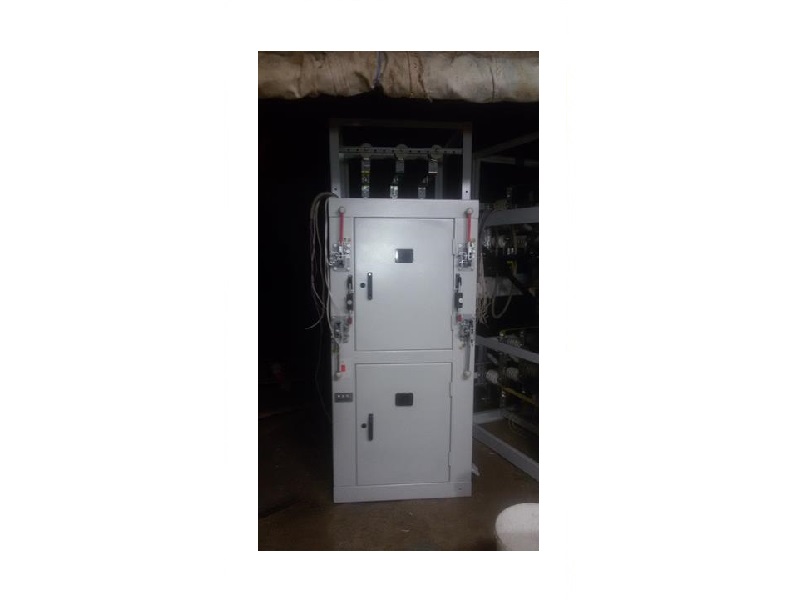

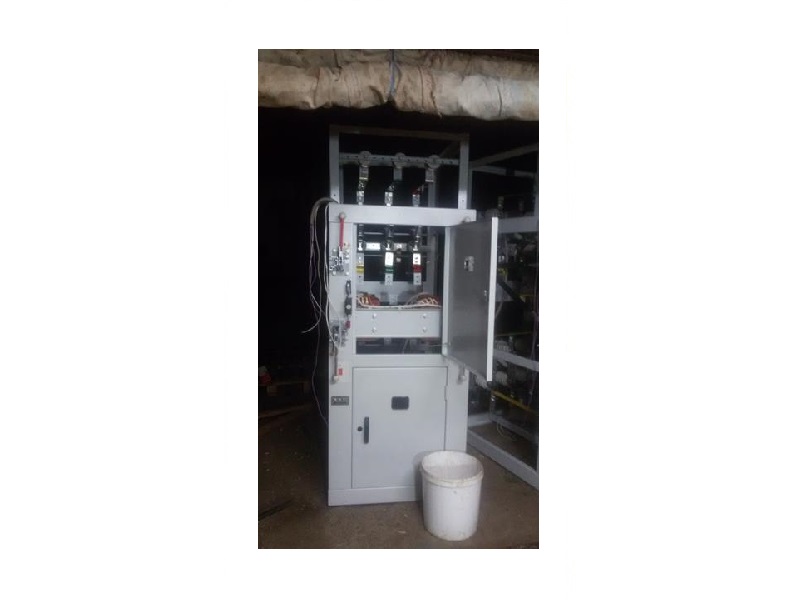

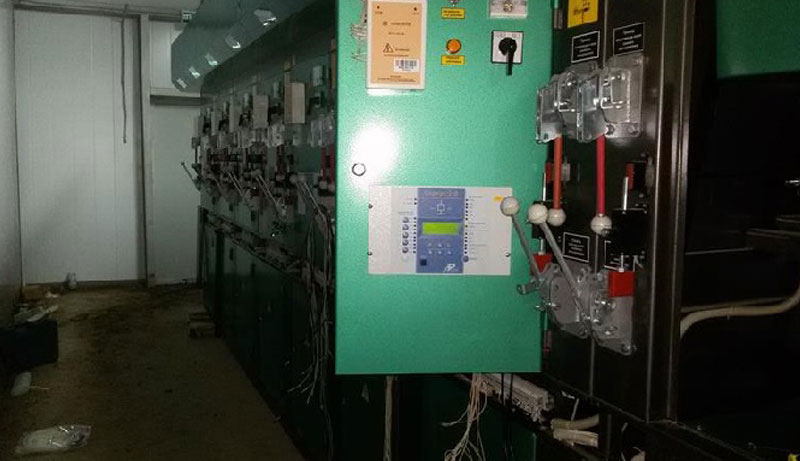

Конструкция ячейки представляет собой металлический шкаф с установленным в нем электрооборудованием. Шкафы имеют глухую левую стенку. На фасадной части имеются открывающиеся дверцы.

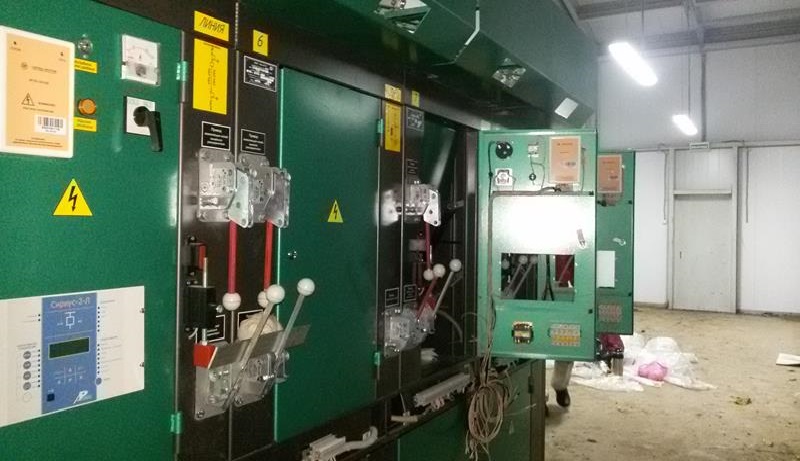

Высоковольтное оборудование размещено внутри, а на фасадной стороне расположены рукоятки управления, приборы измерения, сигнализации и учета. Также установлен светильник местного освещения, выключатель которого расположен на фасаде. Для визуального контроля состояния высоковольтных аппаратов на дверцах имеются смотровые окна.

Конструкция ячеек собственных нужд допускает их монтаж как отдельно стоящими, так и соединенными с остальными камерами. Сборные шины установлены вверху шкафов и могут быть расположены горизонтально и вертикально.

Применение камер КСО

Ячейки КСО могут использоваться в строительстве новых объектов электроэнергетики, а также для ремонта или реконструкции уже существующих. Камеры применяются для комплектования закрытых распределительных устройств (ЗРУ) 6-10 кВ:

• главных понизительных подстанций (ГПП);
• подстанций глубокого ввода (ПГВ);
• тяговых подстанций городского и железнодорожного электротранспорта;
• тупиковых и проходных трансформаторных подстанций (ТП) электрических сетей и промышленных предприятий.

Комплектация сборных камер одностороннего обслуживания при поставке

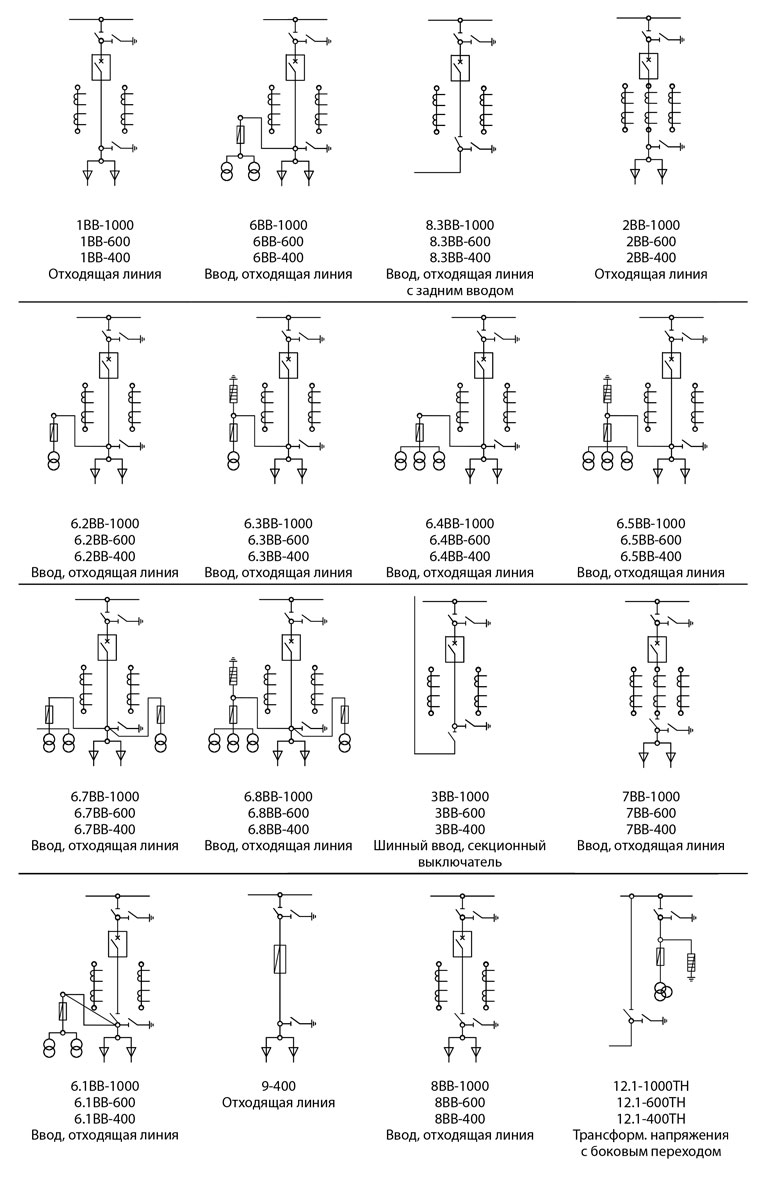

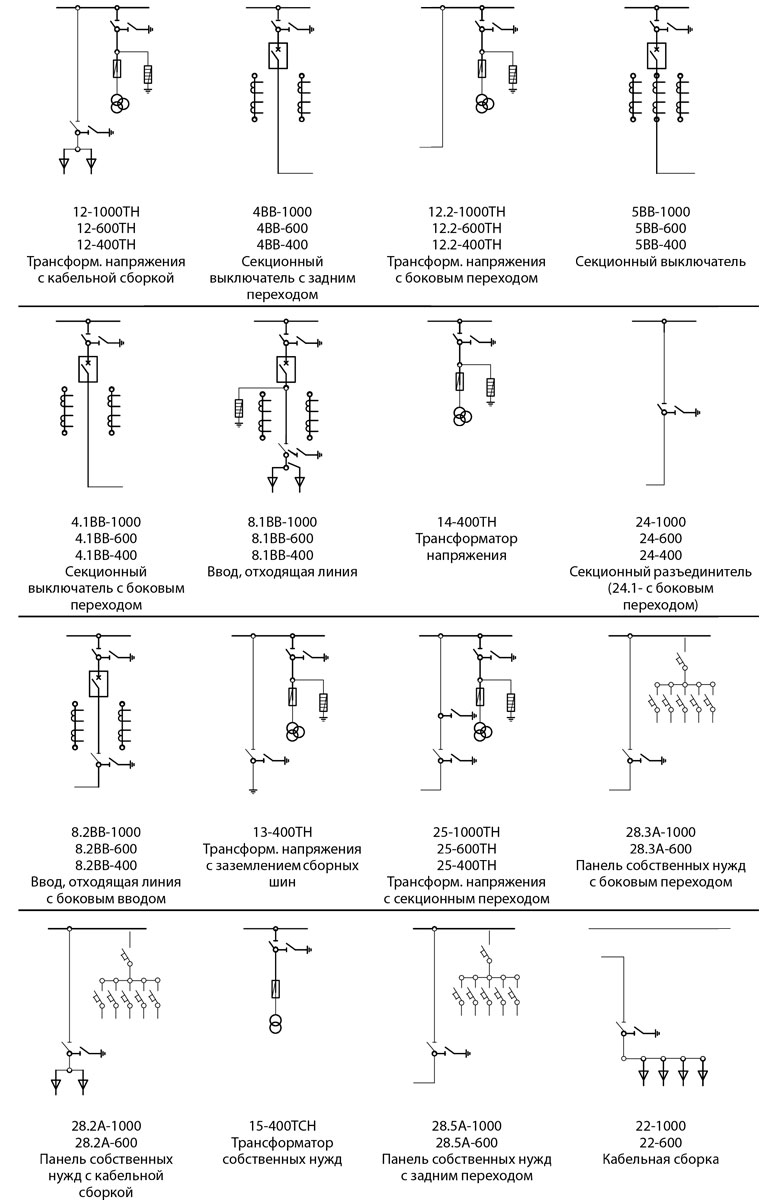

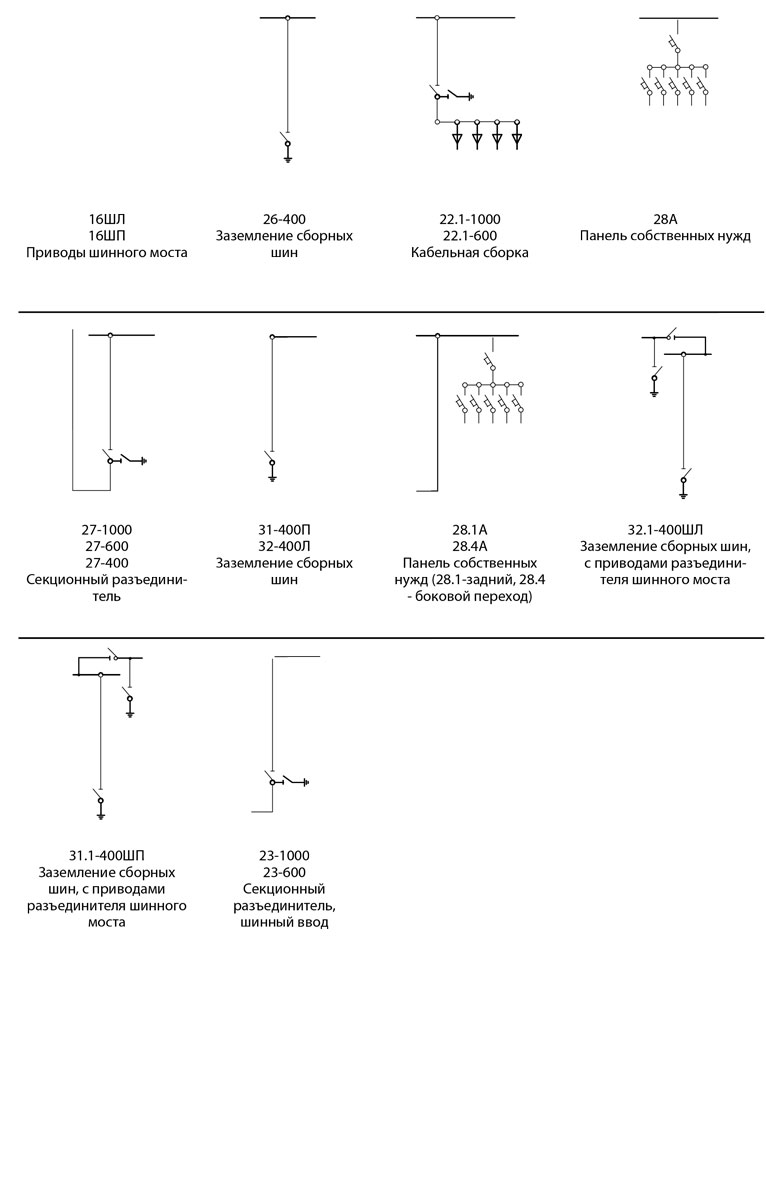

Основным достоинством камер КСО является широкий ассортимент возможных электрических схем главных цепей. Ячейки могут быть вводными, секционными, линейными, с установленными измерительными трансформаторами, с трансформаторами собственных нужд и т. д. Поэтому комплектация ячеек КСО зависит от схем главных цепей.

В соответствии со схемой может быть установлено следующее электрооборудование в различных вариациях:

• разъединители;
• высоковольтные вакуумные выключатели;
• измерительные трансформаторы тока и напряжения;
• ограничители перенапряжений;
• заземляющие ножи;
• системы релейной защиты и автоматики на электромеханической или микропроцессорной основе;
• различные измерительные приборы (в том числе счетчики);
• местное освещение;
• системы блокировки.

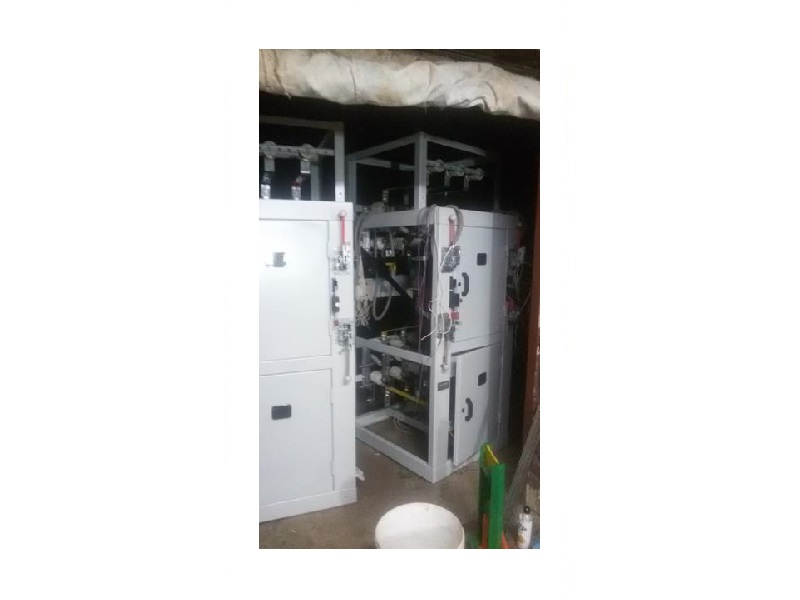

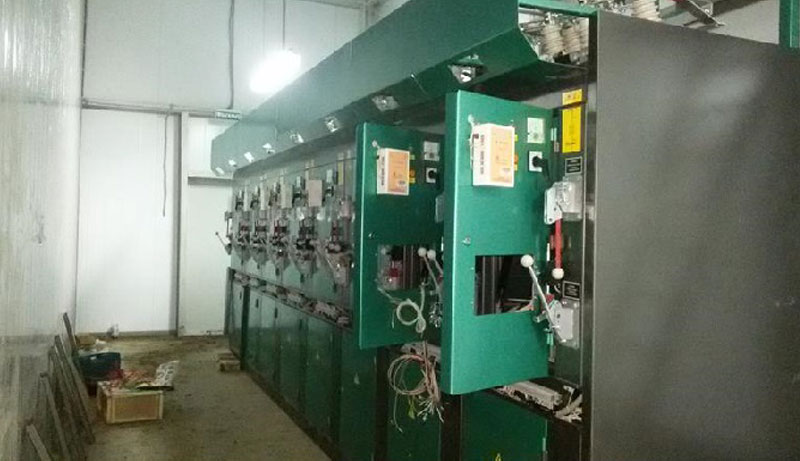

Монтаж камер КСО

Установка камер КСО производится в подготовленных помещениях после полного окончания в них строительно-монтажных работ. Монтаж, наладка и эксплуатация должны производиться в соответствии с требованиями строительных норм, правил безопасности, технической эксплуатации, а также технических регламентов и руководств. Монтажом и эксплуатацией должен заниматься квалифицированный электротехнический персонал. Совокупность этих факторов напрямую влияет на надежность и длительность работы камер.

Купить КСО в Курске

Купить камеры КСО по выгодной цене можно на нашем заводе в Курске. Преимущества покупки оборудования у нас:

• собственное производство;
• конкурентная цена;
• большой опыт в данной сфере производства;
• высокая квалификация персонала;
• доставка по всей России.
